SkyWalking 使用实战

Java 应用接入

Agent 命令参数参考 https://skywalking.apache.org/docs/skywalking-java/v8.10.0/en/setup/service-agent/java-agent/configurations/open in new window

方式一推荐

-javaagent:/opt/zmn/software/skywalking-agent/skywalking-agent.jar \
  -Dskywalking.agent.service_name=zmn-owl::zmn-owl-admin \
  -Dskywalking.collector.backend_service=192.168.99.23:11800 \
  -jar xxx.jar

方式二

# 启动命令
# SkyWalking Agent 配置
export SW_AGENT_NAME=zmn-owl::zmn-owl-admin
export SW_AGENT_COLLECTOR_BACKEND_SERVICES=192.168.99.23:11800
export JAVA_AGENT=-javaagent:/opt/zmn/software/skywalking-agent/skywalking-agent.jar

# Jar 启动
java -jar $JAVA_AGENT -jar xxx.jar

应用接入后，就可以在 SkyWalking 中查看链路追踪、拓扑图，如果需要查看详细的业务日志还需要接入日志。

日志接入

会在 zmn-framework 中统一添加，此处仅做学习参考。

SpringBoot 项目日志接入

添加 pom 依赖

<dependencies>
    <!-- SkyWalking -->
    <dependency>
        <groupId>org.apache.skywalking</groupId>
        <artifactId>apm-toolkit-logback-1.x</artifactId>
    </dependency>
    <dependency>
        <groupId>org.apache.skywalking</groupId>
        <artifactId>apm-toolkit-trace</artifactId>
    </dependency>
</dependencies>

logback-spring.xml 文件中添加日志收集器

<configuration scan="true" scanPeriod=" 5 seconds">

    <appender name="stdout" class="ch.qos.logback.core.ConsoleAppender">
        <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.mdc.TraceIdMDCPatternLogbackLayout">
                <Pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%X{tid}] [%thread] %-5level %logger{36} -%msg%n</Pattern>
            </layout>
        </encoder>
    </appender>

    <appender name="grpc-log" class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.log.GRPCLogClientAppender">
        <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.mdc.TraceIdMDCPatternLogbackLayout">
                <Pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%X{tid}] [%thread] %-5level %logger{36} -%msg%n</Pattern>
            </layout>
        </encoder>
    </appender>

    <root level="INFO">
        <appender-ref ref="grpc-log"/>
        <appender-ref ref="stdout"/>
    </root>

</configuration>

UI 使用

Service: 微服务
Topology: 拓扑图 (拓扑结构图是指由网络节点设备和通信介质构成的网络结构图。)
Trace: 链路追踪
Endpoint: 端点，是服务中的某个路径或者说URI

SkyWalking 允许用户了解服务和端点之间的拓扑关系，查看每个服务/服务实例/端点的度量，并设置警报规则。

概览

Apdex：一个标准的应用性能工业指标。

Apdex (Application Performance Index) 性能指数, 是一个国际通用标准，是用户对应用性能满意度的量化值。
参考：https://support.huaweicloud.com/apm_faq/apm_03_0010.htmlopen in new window

Percentile：百分位数，用于反映响应时间的长尾效应，例如 p99=200ms，代表 99% 的请求响应时间可以小于等于 200ms。
SLA：又叫 "Success Rate"，成功率。

SLA (Service Level Agreement) 服务级别协议，是指提供服务的企业与客户之间就服务的品质、水准、性能等方面所达成的双方共同认可的协议或契约。

CPM：Call Per Minute 每分钟调用数。又叫 "Service Load"
Latency: 等待时长

Instance

进入，可以查看实例的基本信息，如：负载、响应时长、数据库连接池信息、链路追踪、日志和 JVM 相关信息。
「查看」可以快速查看启动参数等信息

拓扑图

拓扑图是根据探针上行数据分析出的整体拓扑结构。

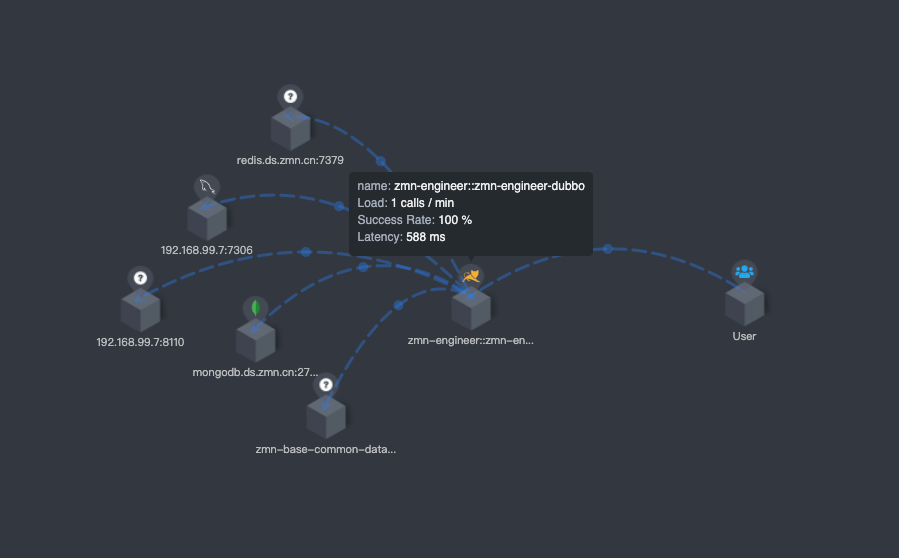

拓扑示意图

拓扑图支持点击展现和下钻单个服务的性能统计、trace、告警，也可以通过点击拓扑图中的关系线，展现服务间、服务实例间的性能指标。

拓扑图连线上的点的数据含义

参数	说明
侦查端	访问类型
Latency	等待时间
Load	负载 (访问频率)

侦查端，可选值：Client/Server。如果访问外部服务则为 Client，如果两个受监控的服务相互访问，则同时为 Client + Server.

站在当前微服务的角度：

如果是访问别的微服务，当前的微服务就是客户端 Client，对其他服务的调用的数据是由当前微服务上报给 OAP Server的；
如果当前微服务被别的微服务访问到了，当前微服务就是 Server，被其他微服务调用的指标数据由当前微服务上报给 OAP Server 的；
如果当前微服务和调用当前微服务的服务都受到 SkyWalking 的监控，他们之间的调用在双方都有记录(直接调用)的时候，他们之间的调用线上就会同时出现 Client 和 Server。
如果链路上只有 Client 或者 Server 往往是间接调用。

那么什么时候是 Server 呢？按照书上说，「如果调用数据只来源于上游服务，而没有下游服务的话，那么在拓扑图上就帮忙生成一个点，用来表示有用户访问该上游服务。」，这时候是 Server。其他时候是 Client。(个人觉得理解这个没什么用)

通过 Kibana 查看日志

使用三方工具查询日志，需要将配置文件 application.yaml 的配置项 core/default/activeExtraModelColumns 设置为 true.

搭建 Kibana 略 ...

Kibana 初始化设置

管理员配置好后，可以直接使用了，并不是每个人都需要了解。

Discovery > Index Patterns > Create index pattern
输入右边的表，建议使用逻辑表

Kibana 日志搜索

搜索：

直接输入搜索条件，可以使用任何关键字搜索，也可以添加 * 模糊搜索。如："05-07 14:53", 05-07 14:53*
指定字段搜索格式： trace_id:"3e0341e4bf754f298eef423b14728b6d.300.16517398356430009"

仅展示部分列：

默认展示文档(数据表)的所有列
Available Fields 列表上的任何字段后面点击 "+" 按钮
去掉不想看的：在 Selected field 列表的字段后面点击 "×" 按钮

KQL 语法，可以研究一下

预警配置

官方文档：https://skywalking.apache.org/docs/main/latest/en/setup/backend/backend-alarm/open in new window

预警配置在 $APM_HOME/config/alarm-settings.yml 中。

系统自带了几条规则作为参考：

Service average response time over 1s in the last 3 minutes.

最近三分钟平均响应时长超过 1S 的微服务。

service_resp_time_rule:
  metrics-name: service_resp_time
  op: ">"
  threshold: 1000
  period: 10
  count: 3
  silence-period: 5
  message: Response time of service {name} is more than 1000ms in 3 minutes of last 10 minutes.

Service success rate lower than 80% in the last 2 minutes.

最近两分钟响应成功率低于 80% 的微服务。

service_sla_rule:
  # Metrics value need to be long, double or int
  metrics-name: service_sla
  op: "<"
  threshold: 8000
  # The length of time to evaluate the metrics
  period: 10
  # How many times after the metrics match the condition, will trigger alarm
  count: 2
  # How many times of checks, the alarm keeps silence after alarm triggered, default as same as period.
  silence-period: 3
  message: Successful rate of service {name} is lower than 80% in 2 minutes of last 10 minutes

Percentile of service response time over 1s in the last 3 minutes

最近 3 分钟响应的「百分位数」超过 1S 的微服务

service_resp_time_percentile_rule:
  # Metrics value need to be long, double or int
  metrics-name: service_percentile
  op: ">"
  threshold: 1000,1000,1000,1000,1000
  period: 10
  count: 3
  silence-period: 5
  message: Percentile response time of service {name} alarm in 3 minutes of last 10 minutes, due to more than one condition of p50 > 1000, p75 > 1000, p90 > 1000, p95 > 1000, p99 > 1000

Service Instance average response time over 1s in the last 2 minutes, and the instance name matches the regex.

上面是官方文档原话，很明显他在瞎说。

最近 2 分钟的平均响应时长超过 1s 的微服务实例。

service_instance_resp_time_rule:
  metrics-name: service_instance_resp_time
  op: ">"
  threshold: 1000
  period: 10
  count: 2
  silence-period: 5
  message: Response time of service instance {name} is more than 1000ms in 2 minutes of last 10 minutes

Endpoint average response time over 1s in the last 2 minutes.

最近两分钟平均响应时长超过 1S 的端点。

并没有这个规则，官方文档瞎说的。

Database access average response time over 1s in the last 2 minutes.

最近两分钟平均响应时长超过 1s 的数据库

database_access_resp_time_rule:
  metrics-name: database_access_resp_time
  threshold: 1000
  op: ">"
  period: 10
  count: 2
  message: Response time of database access {name} is more than 1000ms in 2 minutes of last 10 minutes

Endpoint relation average response time over 1s in the last 2 minutes.

最近两分钟关联端点响应时长超过 1s 的端点。

endpoint_relation_resp_time_rule:
  metrics-name: endpoint_relation_resp_time
  threshold: 1000
  op: ">"
  period: 10
  count: 2
  message: Response time of endpoint relation {name} is more than 1000ms in 2 minutes of last 10 minutes

概述

首先解释下各个实体的定义：

Service: 微服务。如：zmn-erp-admin
Instance: 微服务的具体的实例。如：55c82440049f457588c50fd38ae3a353@172.17.0.1
Endpoint: 端点。如：POST:/rule/list.action，com.zmn.base.price.dubbo.interfaces.tariff.TariffSkuPriceReferRemoteService.synchroRedisData(Integer,Integer)
Database: 数据库。如：plat.db.ds.zmn.cn:7306

告警规则有两种：独立规则和复合规则。

独立规则

一条独立规则主要由以下几部分组成：

规则名称必须 : 规则名需要全局唯一，并且必须以 _rule结尾。
metrics-name 必须 : 指标，可用的指标定义在 /config/oal/*.oal 中。详情见下表：可用指标规则表。
include-names: 规则监控的实体列表，如果不填默认监控指标定义的所有实体。
exclude-names: 排除监控的实体列表，如果不填默认监控指标定义的所有实体。
include-names-regex: 提供一个正则表达式来匹配实体名称。和上面的设置一同生效。
exclude-names-regex: 提供一个正则表达式来排除实体名称。和上面的设置一同生效。
include-labels: 包含的标签列表
exclude-labels: 排除的标签列表
include-labels-regex: 包含的标签正则。和上面的设置一同生效
exclude-labels-regex: 排除的标签列表。和上面的设置一同生效。
tags: 填写 Key=Value 对，默认支持 level
threshold 必须 : 阈值。如果指标是多个值，则此处填数组。如百分位数设置为 1000,1000,1000,1000,1000; 如果忽略部分值，使用 -, 如 -,-,1000,1000,1000 表示不对 P50 和 P75 做预警。
op 必须 : 比较符。支持 >, >=, <, <=, ==
period 必须 : 规则多久执行一次。单位：分钟。
count 必须 : 规则条件匹配了，多长时间后发送预警消息。单位：分钟。
only-as-condition: true/false. 是否仅作为符合规则的条件。
silence-period 必须 : 预警后，多长时间内当前规则不再预警。单位：分钟。
message 必须 : 消息体。(如果仅作为符合规则的条件，可以不填)

如果想要在 SkyWalking UI 上面使用 tag 搜索的话，需要在系统变量 SW_SEARCHABLE_ALARM_TAG_KEYS 中添加 Key，或者在 ${SW_HOME}/config/application.yml 配置文件的 core.default.searchableAlarmTags 项中添加 Key。默认仅支持 level。

可用系统监控指标规则表：

分类	说明	指标	OAL
微服务相关	服务平均响应时长	`service_resp_time`	`from(Service.latency).longAvg();`
微服务相关	服务成功响应百分数	`service_sla`	`from(Service.*).percent(status == true);`
微服务相关	每分钟请求数	`service_cpm`	`from(Service.*).cpm();`
微服务相关	服务响应「百分位数」	`service_percentile`	`from(Service.latency).percentile(10);` // Multiple values including p50, p75, p90, p95, p99
微服务相关	服务 Apdex 等级分数	`service_apdex`	`from(Service.latency).apdex(name, status);`
微服务相关	MQ 消费数量	`service_mq_consume_count`	`from(Service.*).filter(type == RequestType.MQ).count();`
微服务相关	MQ 消费等待时长	`service_mq_consume_latency`	`from((str->long)Service.tag["transmission.latency"]).filter(type == RequestType.MQ).filter(tag["transmission.latency"] != null).longAvg();`
关联服务相关	关联服务客户端每分钟请求数	`service_relation_client_cpm`	`from(ServiceRelation.*).filter(detectPoint == DetectPoint.CLIENT).cpm();`
关联服务相关	关联服务服务端每分钟请求数	`service_relation_server_cpm`	`from(ServiceRelation.*).filter(detectPoint == DetectPoint.SERVER).cpm();`
关联服务相关	关联服务客户端成功响应百分数	`service_relation_client_call_sla`	`from(ServiceRelation.*).filter(detectPoint == DetectPoint.CLIENT).percent(status == true);`
关联服务相关	关联服务服务端成功响应百分数	`service_relation_server_call_sla`	`from(ServiceRelation.*).filter(detectPoint == DetectPoint.SERVER).percent(status == true);`
关联服务相关	关联服务客户端平均响应时长	`service_relation_client_resp_time`	`from(ServiceRelation.latency).filter(detectPoint == DetectPoint.CLIENT).longAvg();`
关联服务相关	关联服务服务端平均响应时长	`service_relation_server_resp_time`	`from(ServiceRelation.latency).filter(detectPoint == DetectPoint.SERVER).longAvg();`
关联服务相关	关联服务客户端响应「百分位数」	`service_relation_client_percentile`	`from(ServiceRelation.latency).filter(detectPoint == DetectPoint.CLIENT).percentile(10);` // Multiple values including p50, p75, p90, p95, p99
关联服务相关	关联服务服务端响应「百分位数」	`service_relation_server_percentile`	`from(ServiceRelation.latency).filter(detectPoint == DetectPoint.SERVER).percentile(10);` // Multiple values including p50, p75, p90, p95, p99
关联服务实例相关	关联服务实例客户端每分钟请求数	`service_instance_relation_client_cpm`	`from(ServiceInstanceRelation.*).filter(detectPoint == DetectPoint.CLIENT).cpm();`
关联服务实例相关	关联服务实例客户端服务端每分钟请求数	`service_instance_relation_server_cpm`	`from(ServiceInstanceRelation.*).filter(detectPoint == DetectPoint.SERVER).cpm();`
关联服务实例相关	关联服务实例客户端成功响应百分数	`service_instance_relation_client_call_sla`	`from(ServiceInstanceRelation.*).filter(detectPoint == DetectPoint.CLIENT).percent(status == true);`
关联服务实例相关	关联服务实例客户端服务端成功响应百分数	`service_instance_relation_server_call_sla`	`from(ServiceInstanceRelation.*).filter(detectPoint == DetectPoint.SERVER).percent(status == true);`
关联服务实例相关	关联服务实例客户端平均响应时长	`service_instance_relation_client_resp_time`	`from(ServiceInstanceRelation.latency).filter(detectPoint == DetectPoint.CLIENT).longAvg();`
关联服务实例相关	关联服务实例客户端服务端平均响应时长	`service_instance_relation_server_resp_time`	`from(ServiceInstanceRelation.latency).filter(detectPoint == DetectPoint.SERVER).longAvg();`
关联服务实例相关	关联服务实例客户端响应「百分位数」	`service_instance_relation_client_percentile`	`from(ServiceInstanceRelation.latency).filter(detectPoint == DetectPoint.CLIENT).percentile(10);` // Multiple values including p50, p75, p90, p95, p99
关联服务实例相关	关联服务实例客户端服务端响应「百分位数」	`service_instance_relation_server_percentile`	`from(ServiceInstanceRelation.latency).filter(detectPoint == DetectPoint.SERVER).percentile(10);` // Multiple values including p50, p75, p90, p95, p99
微服务实例相关	微服务实例成功响应百分数	`service_instance_sla`	`from(ServiceInstance.*).percent(status == true);`
微服务实例相关	微服务实例平均响应时长	`service_instance_resp_time`	`from(ServiceInstance.latency).longAvg();`
微服务实例相关	微服务实例每分钟请求数	`service_instance_cpm`	`from(ServiceInstance.*).cpm();`
端点相关	端点每分钟请求数	`endpoint_cpm`	`from(Endpoint.*).cpm();`
端点相关	端点平均响应时长	`endpoint_resp_time`	`from(Endpoint.latency).longAvg();`
端点相关	端点成功响应百分数	`endpoint_sla`	`from(Endpoint.*).percent(status == true);`
端点相关	端点响应「百分位数」	`endpoint_percentile`	`from(Endpoint.latency).percentile(10);` // Multiple values including p50, p75, p90, p95, p99
端点相关	端点 MQ 消费数量	`endpoint_mq_consume_count`	`from(Endpoint.*).filter(type == RequestType.MQ).count();`
端点相关	端点 MQ 消费等待时长	`endpoint_mq_consume_latency`	`from((str->long)Endpoint.tag["transmission.latency"]).filter(type == RequestType.MQ).filter(tag["transmission.latency"] != null).longAvg();`
关联端点相关	关联端点每分钟请求数	`endpoint_relation_cpm`	`from(EndpointRelation.*).filter(detectPoint == DetectPoint.SERVER).cpm();`
关联端点相关	关联端点平均响应时长	`endpoint_relation_resp_time`	`from(EndpointRelation.rpcLatency).filter(detectPoint == DetectPoint.SERVER).longAvg();`
关联端点相关	关联端点成功响应百分数	`endpoint_relation_sla`	`from(EndpointRelation.*).filter(detectPoint == DetectPoint.SERVER).percent(status == true);`
关联端点相关	关联端点响应「百分位数」	`endpoint_relation_percentile`	`from(EndpointRelation.rpcLatency).filter(detectPoint == DetectPoint.SERVER).percentile(10);` // Multiple values including p50, p75, p90, p95, p99
数据库相关	数据库平均响应时长	`database_access_resp_time`	`from(DatabaseAccess.latency).longAvg();`
数据库相关	数据库成功响应百分数	`database_access_sla`	`from(DatabaseAccess.*).percent(status == true);`
数据库相关	数据库每分钟请求数	`database_access_cpm`	`from(DatabaseAccess.*).cpm();`
数据库相关	数据库响应「百分位数」	`database_access_percentile`	`from(DatabaseAccess.latency).percentile(10);`
系统事件相关	事件总量	`event_total`	`from(Event.*).count();`
系统事件相关	正常事件数量	`event_normal_count`	`from(Event.*).filter(type == "Normal").count();`
系统事件相关	Error 事件数量	`event_error_count`	`from(Event.*).filter(type == "Error").count();`
系统事件相关	Start 事件数量	`event_start_count`	`from(Event.*).filter(name == "Start").count();`
系统事件相关	Shutdown 事件数量	`event_shutdown_count`	`from(Event.*).filter(name == "Shutdown").count();`
微服务 JVM 相关	微服务实例 JVM CPU 使用率	`instance_jvm_cpu`	`from(ServiceInstanceJVMCPU.usePercent).doubleAvg();`
微服务 JVM 相关	微服务实例 JVM 堆内存	`instance_jvm_memory_heap`	`from(ServiceInstanceJVMMemory.used).filter(heapStatus == true).longAvg();`
微服务 JVM 相关	微服务实例 JVM 非堆内存	`instance_jvm_memory_noheap`	`from(ServiceInstanceJVMMemory.used).filter(heapStatus == false).longAvg();`
微服务 JVM 相关	微服务实例 JVM 最大堆内存	`instance_jvm_memory_heap_max`	`from(ServiceInstanceJVMMemory.max).filter(heapStatus == true).longAvg();`
微服务 JVM 相关	微服务实例 JVM 最大非堆内存	`instance_jvm_memory_noheap_max`	`from(ServiceInstanceJVMMemory.max).filter(heapStatus == false).longAvg();`
微服务 JVM 相关	微服务实例 JVM 新生代回收时间	`instance_jvm_young_gc_time`	`from(ServiceInstanceJVMGC.time).filter(phase == GCPhase.NEW).sum();`
微服务 JVM 相关	微服务实例 JVM 老年代回收时间	`instance_jvm_old_gc_time`	`from(ServiceInstanceJVMGC.time).filter(phase == GCPhase.OLD).sum();`
微服务 JVM 相关	微服务实例 JVM	`instance_jvm_normal_gc_time`	`from(ServiceInstanceJVMGC.time).filter(phase == GCPhase.NORMAL).sum();`
微服务 JVM 相关	微服务实例 JVM 新生代回收次数	`instance_jvm_young_gc_count`	`from(ServiceInstanceJVMGC.count).filter(phase == GCPhase.NEW).sum();`
微服务 JVM 相关	微服务实例 JVM 老年代回收次数	`instance_jvm_old_gc_count`	`from(ServiceInstanceJVMGC.count).filter(phase == GCPhase.OLD).sum();`
微服务 JVM 相关	微服务实例 JVM	`instance_jvm_normal_gc_count`	`from(ServiceInstanceJVMGC.count).filter(phase == GCPhase.NORMAL).sum();`
微服务 JVM 相关	微服务实例 JVM 线程存活数	`instance_jvm_thread_live_count`	`from(ServiceInstanceJVMThread.liveCount).longAvg();`
微服务 JVM 相关	微服务实例 JVM 守护线程存活数	`instance_jvm_thread_daemon_count`	`from(ServiceInstanceJVMThread.daemonCount).longAvg();`
微服务 JVM 相关	微服务实例 JVM 峰值线程数	`instance_jvm_thread_peak_count`	`from(ServiceInstanceJVMThread.peakCount).longAvg();`
微服务 JVM 相关	微服务实例 JVM RUNNABLE 状态的线程数	`instance_jvm_thread_runnable_state_thread_count`	`from(ServiceInstanceJVMThread.runnableStateThreadCount).longAvg();`
微服务 JVM 相关	微服务实例 JVM BLOCKED 状态的线程数	`instance_jvm_thread_blocked_state_thread_count`	`from(ServiceInstanceJVMThread.blockedStateThreadCount).longAvg();`
微服务 JVM 相关	微服务实例 JVM WAITING 状态的线程数	`instance_jvm_thread_waiting_state_thread_count`	`from(ServiceInstanceJVMThread.waitingStateThreadCount).longAvg();`
微服务 JVM 相关	微服务实例 JVM TIMED_WAITING 状态的线程数	`instance_jvm_thread_timed_waiting_state_thread_count`	`from(ServiceInstanceJVMThread.timedWaitingStateThreadCount).longAvg();`
微服务 JVM 相关	微服务实例 JVM 类加载器数	`instance_jvm_class_loaded_class_count`	`from(ServiceInstanceJVMClass.loadedClassCount).longAvg();`
微服务 JVM 相关	微服务实例 JVM	`instance_jvm_class_total_unloaded_class_count`	`from(ServiceInstanceJVMClass.totalUnloadedClassCount).longAvg();`
微服务 JVM 相关	微服务实例 JVM	`instance_jvm_class_total_loaded_class_count`	`from(ServiceInstanceJVMClass.totalLoadedClassCount).longAvg();`

如果默认提供的指标不满足，还可以添加自定义键控指标。需要使用 OAL 语法。

OAL 入门参考：https://skywalking.apache.org/docs/main/v9.0.0/en/concepts-and-designs/oal/open in new window

复合规则

复合规则仅适用于针对相同实体级别的告警规则，例如都是服务级别的告警规则：service_percent_rule && service_resp_time_percentile_rule。

不可以编写不同实体级别的告警规则，例如服务级别的一个告警规则和端点级别的一个规则：service_percent_rule && endpoint_percent_rule。

复合规则主要由以下几部分构成：

规则名称必须：在告警信息中显示的唯一名称，必须以 _rule 结尾。
expression 必须：规则组成表达式，支持 &&, || 和 () 操作符。
message 必须：规则触发时，发送的通知消息。
tags 必须 : Key/Value 对的形式，标签功能。默认支持 level。

rules:
  service_percent_rule:
    metrics-name: service_percent
    include-names:
      - service_a
      - service_b
    exclude-names:
      - service_c
    threshold: 85
    op: <
    period: 10
    count: 4
    only-as-condition: false
  service_resp_time_percentile_rule:
    metrics-name: service_percentile
    op: ">"
    threshold: 1000,1000,1000,1000,1000
    period: 10
    count: 3
    silence-period: 5
    message: Percentile response time of service {name} alarm in 3 minutes of last 10 minutes, due to more than one condition of p50 > 1000, p75 > 1000, p90 > 1000, p95 > 1000, p99 > 1000
    only-as-condition: false
composite-rules:
  comp_rule:
    # Must satisfied percent rule and resp time rule
    expression: service_percent_rule && service_resp_time_percentile_rule
    message: Service {name} successful rate is less than 80% and P50 of response time is over 1000ms
    tags:
      level: CRITICAL

预警消息发送

预警消息发送支持 WebHook 的方式，同时还支持 gRPCHook、Slack Chat Hook、WeChat Hook、DingTalk Hook、Feishu Hook、WeLink Hook 等。

WebHook

WebHook 的方式，会发送 POST 请求到配置的 URL。请求的 ContentType 为 application/json，数据结构是 List<org.apache.skywalking.oap.server.core.alarm.AlarmMessage>

数据结构具体如下：

[{
  "scopeId": 1,
  "scope": "SERVICE",
  "name": "serviceA",
  "id0": "12",
  "id1": "",
  "ruleName": "service_resp_time_rule",
  "alarmMessage": "alarmMessage xxxx",
  "startTime": 1560524171000,
  "tags": [{
    "key": "level",
    "value": "WARNING"
  }]
}, {
  "scopeId": 1,
  "scope": "SERVICE",
  "name": "serviceB",
  "id0": "23",
  "id1": "",
  "ruleName": "service_resp_time_rule",
  "alarmMessage": "alarmMessage yyy",
  "startTime": 1560524171000,
  "tags": [{
    "key": "level",
    "value": "CRITICAL"
  }]
}]

DingTalk Hook

除了可以用 WebHook 对接预警系统发送系统预警消息外，也可以直接通过添加钉钉机器人的方式。

只需要在 ${SW_HOME}/config/alarm-settings.yml 末尾添加如下配置即可。

dingtalkHooks:
  textTemplate: |-
    {
      "msgtype": "text",
      "text": {
        "content": "Apache SkyWalking Alarm: \n %s."
      }
    }
  webhooks:
    - url: https://oapi.dingtalk.com/robot/send?access_token=05b4a0bed9fe137e7fd744556d82fe73826f3fd7754df073c4b600e2a786bfc3
      secret: SEC7bdd0717d3000fe1dbef7fdbb538a9c1f78ed0b3f7c17ae8695c8ca31d6086c9

可能遇到的问题

UI

v 9.0.0 UI 存在的 BUG

Trace -> View Logs 按钮查询不到日志。(解决：点击具体的链路然后 Related Logs 查看关联的日志)
Trace 的 Trace Id 旁边的复制按钮，点击后会有 JS 报错导致复制不成功。(点开手动复制)

需要注意：Notice: Please press Enter after inputting a tag, key of content, exclude key of content(key=value).

Log 搜索界面的这几个搜索条件，输入后，需要按「回车键」，再点击 "Search" 按钮查询。

如果不满意，可以使用 Kibana 查看日志。

OAP Server

常见报错：

Grpc server thread pool is full, rejecting the task

这个错误是因为你的oap服务的吞吐量太弱，太弱这里可以理解为：你的存储性能跟不上，或者你的oap server的配置太低都有可能，但agent上报又快，最有效的方法是增加oap服务数量，提高底层存储配置。如果没有条件看下面：

默认grpc server的线程池大小是4*cpu数，排队队列长度是10000，可以调整这两个参数大小：定位到application.yml文件。在core的default下增加

gRPCThreadPoolSize: 默认是4倍的cpu，这里可以调高,例如8核默认是4*8=32，可以调成40或更多

gRPCThreadPoolQueueSize：默认是10000，可以调高

Can't split service id into 2 parts, org.apache.skywalking.oap.server.core.UnexpectedException: Can't split service id into 2 parts,

这种情况一般都是在 SkyWalking 老版本升级到 8.x 版本，因为存储没有清理干净导致的问题，请删除旧版本索引，再试试。

v9.0.0 已知 BUG，预计 v9.1.0 修复

日志分析

application.yaml

log-analyzer:
  selector: ${SW_LOG_ANALYZER:default}
  default:
    lalFiles: ${SW_LOG_LAL_FILES:my-lal-config}
    malFiles: ${SW_LOG_MAL_FILES:"my-lal-mal-config"}

lal/my-lal-config.yml

rules:
  - name: example
    dsl: |
      filter {
        if (log.service == "TestService") {
          abort {}
        }
        text {
          if (!regexp($/(?s)(?<timestamp>\d{4}-\d{2}-\d{2} \d{2}:\d{2}:\d{2}.\d{3}) \[TID:(?<tid>.+?)] \[(?<thread>.+?)] (?<level>\w{4,}) (?<logger>.{1,36}) - (?<msg>.+)/$)) {
            abort {}
          }
        }
        extractor {
          metrics {
            timestamp log.timestamp as Long
            labels level: parsed.level, service: log.service, instance: log.serviceInstance
            name "log_count"
            layer 'GENERAL'
            value 1
          }
        }
        sink {
          sampler {
            if (log.service == "ImportantApp") {
              rateLimit("ImportantAppSampler") {
                rpm 18000
              }
            } else {
              rateLimit("OtherSampler") {
                rpm 1800
              }
            }
          }
        }
      }

log-mal-rules/my-lal-mal-config.yaml

expSuffix: instance(['service'], ['instance'], Layer.GENERAL)
metricPrefix: log
metricsRules:
  - name: count_info
    exp: log_count.tagEqual('level', 'INFO').sum(['service', 'instance'])
  - name: count_error
    exp: log_count.tagEqual('level', 'ERROR').sum(['service', 'instance'])

重启

cd /opt/zmn/servers/

./apm/bin/oapService.sh
./apm2/bin/oapService.sh


tail -fn 200 apm/logs/skywalking-oap-server.log
tail -fn 200 apm2/logs/skywalking-oap-server.log

添加 Dashboard 然后添加 log_count_info log_count_error 没有数据。

ES 也没有新的索引添加。

GET _cat/indices?s=index:asc&v=true

结果仍然只有 84 行，和添加前 lal 之前一样。

sw_log-20220720 索引持续有文档数的增加。(也就是一直是有新的日志产生的)

新的尝试

Extractor

将关键字 log (安装包中的 example 文件这样写的) 改为文档上写的 parsed

官方文档和样例配置文件，没有一个是完全正确的。开源软件的质量可见一斑。

extractor {
  metrics {
    timestamp parsed.timestamp as Long
    labels level: parsed.level, service: parsed.service, instance: parsed.serviceInstance
    name "log_count"
    layer 'GENERAL'
    value 1
  }
}

服务能够正常启动。

观察指标没有数据，同时日志索引文档数(21562)没有变化。

查看日志格式是否匹配

日志样例：

2022-07-20 00:06:48.544 [TID:51d7b6f78ba64a97998c413c32ad15a4.118.16582468083835363] [http-nio-19513-exec-5] INFO  ShardingSphere-SQL -SQLStatement: SelectStatement(super=DQLStatement(super=io.shardingsphere.core.parsing.parser.sql.dql.select.SelectStatement@1141c704), containStar=false, firstSelectItemStartPosition=18, selectListLastPosition=20, groupByLastPosition=0, items=[CommonSelectItem(expression=1, alias=Optional.absent())], groupByItems=[], orderByItems=[], limit=null, subQueryStatement=null, subQueryStatements=[], subQueryConditions=[])

日志格式不正确，发现是 framework-apm-boot-starter 模块格式有误。

TODO 修正日志格式。

正则

$/(?s)(?<timestamp>\d{4}-\d{2}-\d{2} \d{2}:\d{2}:\d{2}.\d{3}) \[TID:(?<tid>.+?)] \[(?<thread>.+?)] (?<level>\w{4,}) (?<logger>.{1,36}) - (?<msg>.+)/$

发现 - 符合后面多了一个空格，修改为如下：

$/(?s)(?<timestamp>\d{4}-\d{2}-\d{2} \d{2}:\d{2}:\d{2}.\d{3}) \[TID:(?<tid>.+?)] \[(?<thread>.+?)] (?<level>\w{4,}) (?<logger>.{1,36}) -(?<msg>.+)/$

服务正常重启。ES上查看日志索引，没有文档数增加。ES没有索引数添加。(业务应用没有日志产生，业务应用正常产生日之后再做测试)

日志错误

21 18:21 删除 application.yml 中的 mal 配置重启。

日志恢复。

可以断定：正则和实际的日志不匹配，因此被丢弃。

22 09:35 删除 abort {} 语法

text {
  abortOnFailure true
  regexp "(?<timestamp>\d{4}-\d{2}-\d{2} \d{2}:\d{2}:\d{2}.\d{3}) \[TID:(?<tid>.+?)] \[(?<thread>.+?)] (?<level>\w{4,}) (?<logger>.{1,36}) -(?<msg>.+)"
}

重新启动, 报告语法错误。

尝试将正则内容全部转义

regexp "(?<timestamp>\\d\{4\}-\\d\{2\}-\\d\{2\} \\d\{2\}:\d{2\}:\\d\{2\}.\\d\{3\}) \[TID:(?<tid>.+?)\] \[(?<thread>.+?)\] (?<level>\\w\{4,\}) (?<logger>.\{1,36\}) -(?<msg>.+)"

仍然报告语法错误。

尝试删除正则，能够正常启动，但是报如下错误：

org.codehaus.groovy.runtime.typehandling.GroovyCastException: Cannot cast object 'OtherSampler' with class 'java.lang.String' to class 'groovy.lang.GString'

从文档上看，也是需要通过指定正则匹配日志。

https://skywalking.apache.org/docs/main/v9.1.0/en/concepts-and-designs/lal/#textopen in new window

而且从使用上看，能够作为指标统计的，只能是固定的几个 Tag，很难对日志消息做全文解析然后分析出想要的异常类型。

22 11:10 删除 lal 相关配置重启应用。

log-analyzer:
  selector: ${SW_LOG_ANALYZER:default}
  default:
    lalFiles: ${SW_LOG_LAL_FILES:default}
    malFiles: ${SW_LOG_MAL_FILES:""}

再次尝试转义, 参照官网文档，在转义字母前加两个 \

(?<timestamp>\\d{4}-\\d{2}-\\d{2} \\d{2}:\\d{2}:\\d{2}.\\d{3}) \\\[TID:(?<tid>.+?)] \\\[(?<thread>.+?)] (?<level>\\w{4,}) (?<logger>.{1,36}) -(?<msg>.+)

启动仍然报错。全部转义，然后小括号和关键字按照官网的实例方式书写，再次尝试如下：

(?<timestamp>\\d\{4\}\-\\d\{2\}\-\\d\{2\} \\d\{2\}:\\d\{2\}:\\d\{2\}\.\\d\{3\}) \\\[TID:(?<tid>.+?)\] \\\[(?<thread>.+?)\] (?<level>\\w\{4,\}) (?<logger>.\{1,36\}\) \-\(?<msg>.+)

仍然报错。完全转义，尝试：

\(\?<timestamp>\\d\{4\}\-\\d\{2\}\-\\d\{2\} \\d\{2\}:\\d\{2\}:\\d\{2\}\.\\d\{3\}\) \\\[TID:\(\?<tid>\.\+\?\)\] \\\[\(\?<thread>\.\+\?\)\] \(\?<level>\\w\{4,\}\) \(\?<logger>\.\{1,36\}\) \-\(\?<msg>\.\+\)

字符串改 '' 单引号为 "" 双引号，仍然报错。

查看源代码发现：此处使用的是 Groovy 的 DSL。查看源代码的单元测试，修改为如下格式：

regexp $/(?s)(?<timestamp>\d{4}-\d{2}-\d{2} \d{2}:\d{2}:\d{2}.\d{3}) \[TID:(?<tid>.+?)] \[(?<thread>.+?)] (?<level>\w{4,}) (?<logger>.{1,36}) -(?<msg>.+)/$

正常重启。运行时报：java.lang.NumberFormatException: For input string: "2022-07-22 14:40:02.565"

怀疑是 parsed 要将字符串转为 long，修改 metrics 部分的配置

extractor {
  metrics {
    timestamp parsed.timestamp as String
    labels level: parsed.level as String, service: log.service as String, instance: log.serviceInstance as String
    name "log_count"
    value 1
  }
}

重启正常。运行时报 Cannot cast object 'OtherSampler' with class 'java.lang.String' to class 'groovy.lang.GString' 异常。

查看 OtherSampler 在源代码中的位置。删除 sampler 的配置内容。

22 14:51 重新启动。能够正常启动。未见异常。但是仍然未见指标数据。

尝试全部添加强制保存。

sink {
  enforcer {
  }
}

22 15:02 重新启动正常。页面上没有指标数据。ES 没有新增索引。

POST /sw_metrics-sum-20220722/_search

POST /sw_metrics-count-20220722/_search

{
  "size": 0,
  "aggs": {
    "metric_types": {
      "terms": {
        "field": "metric_table"
      }
    }
  }
}

日志一直有增长，但是这两个索引没有 log_count 相关的数据。

添加错误端点统计

# 端点异常量
endpoint_error_count = from(Endpoint.*).filter(status == false).count();
# 微服务异常总量
service_error_count = from(Service.*).filter(status == false).count();

# JVM 内存使用百分比
instance_jvm_memory_used_percent = from(ServiceInstanceJVMMemory.*).rate(used, max); // error
instance_jvm_memory_heap_used_percent = from(ServiceInstanceJVMMemory.*).filter(heapStatus == true).rate(used > 0l, max > 0l); // 恒等于 100


# JVM 堆内存使用百分比
instance_jvm_memory_heap_used_percent = from(ServiceInstanceJVMMemory.used).percent(heapStatus == true); // 恒等于 50
instance_jvm_memory_noheap_used_percent = from(ServiceInstanceJVMMemory.used).percent(heapStatus == false); // 恒等于 50

instance_jvm_memory_heap_used_percent = instance_jvm_memory_heap / instance_jvm_memory_heap_max;        // java.lang.IllegalArgumentException: Can't find metrics, null
instance_jvm_memory_noheap_used_percent = instance_jvm_memory_noheap / instance_jvm_memory_noheap_max;  // java.lang.IllegalArgumentException: Can't find metrics, null


instance_jvm_memory_used_percent = from(ServiceInstanceJVMMemory.used).percent(); //  argument can't find funcParamExpression.
instance_jvm_memory_heap_used_percent = from(ServiceInstanceJVMMemory.used).filter(heapStatus == true).percent();   //  argument can't find funcParamExpression.
instance_jvm_memory_noheap_used_percent = from(ServiceInstanceJVMMemory.used).filter(heapStatus == false).percent();//  argument can't find funcParamExpression.


instance_jvm_memory_heap_used_percent = from(ServiceInstanceJVMMemory.*).percent(heapStatus == true);       // 恒等于 50
instance_jvm_memory_noheap_used_percent = from(ServiceInstanceJVMMemory.used).percent(heapStatus == false); // 恒等于 50

# 修改源代码后
instance_jvm_memory_heap_used_percent = from(ServiceInstanceJVMMemory.heapUsage).doubleAvg();
instance_jvm_memory_noheap_used_percent = from(ServiceInstanceJVMMemory.noHeapUsage).doubleAvg(); // 数值为真实值的一半

# 终极方案
instance_jvm_memory_heap_used_percent = from(ServiceInstanceJVMMemory.usage).filter(heapStatus == true).doubleAvg();
instance_jvm_memory_noheap_used_percent = from(ServiceInstanceJVMMemory.usage).filter(heapStatus == false).doubleAvg();

然后在 Service 的 Dashboard 和 Endpoint 的 Dashboard 添加面板展示这两个指标。

Log4J Appender

log4j.rootLogger=WARN,loghub

log4j.appender.loghub=com.aliyun.openservices.log.log4j.LoghubAppender

#日志服务的project名，必选参数
log4j.appender.loghub.project=[your project]
#日志服务的logstore名，必选参数
log4j.appender.loghub.logStore=[your logStore]
#日志服务的http地址，必选参数
log4j.appender.loghub.endpoint=[your project endpoint]
#用户身份标识，必选参数
log4j.appender.loghub.accessKeyId=[your accesskey id]
log4j.appender.loghub.accessKeySecret=[your accessKeySecret]

#设置 log 字段格式，必选参数
log4j.appender.loghub.layout=org.apache.log4j.PatternLayout
log4j.appender.loghub.layout.ConversionPattern=%-4r [%t] %-5p %c %x - %m%n

#单个 producer 实例能缓存的日志大小上限，默认为 100MB。
log4j.appender.loghub.totalSizeInBytes=104857600
#如果 producer 可用空间不足，调用者在 send 方法上的最大阻塞时间，默认为 60 秒。为了不阻塞打印日志的线程，强烈建议将该值设置成 0。
log4j.appender.loghub.maxBlockMs=0
#执行日志发送任务的线程池大小，默认为可用处理器个数。
log4j.appender.loghub.ioThreadCount=8
#当一个 ProducerBatch 中缓存的日志大小大于等于 batchSizeThresholdInBytes 时，该 batch 将被发送，默认为 512 KB，最大可设置成 5MB。
log4j.appender.loghub.batchSizeThresholdInBytes=524288
#当一个 ProducerBatch 中缓存的日志条数大于等于 batchCountThreshold 时，该 batch 将被发送，默认为 4096，最大可设置成 40960。
log4j.appender.loghub.batchCountThreshold=4096
#一个 ProducerBatch 从创建到可发送的逗留时间，默认为 2 秒，最小可设置成 100 毫秒。
log4j.appender.loghub.lingerMs=2000
#如果某个 ProducerBatch 首次发送失败，能够对其重试的次数，默认为 10 次。
#如果 retries 小于等于 0，该 ProducerBatch 首次发送失败后将直接进入失败队列。
log4j.appender.loghub.retries=10
#该参数越大能让您追溯更多的信息，但同时也会消耗更多的内存。
log4j.appender.loghub.maxReservedAttempts=11
#首次重试的退避时间，默认为 100 毫秒。
#Producer 采样指数退避算法，第 N 次重试的计划等待时间为 baseRetryBackoffMs * 2^(N-1)。
log4j.appender.loghub.baseRetryBackoffMs=100
#重试的最大退避时间，默认为 50 秒。
log4j.appender.loghub.maxRetryBackoffMs=50000

#指定日志主题，默认为 ""，可选参数
log4j.appender.loghub.topic = [your topic]

#指的日志来源，默认为应用程序所在宿主机的 IP，可选参数
log4j.appender.loghub.source = [your source]

#设置时间格式，默认为 yyyy-MM-dd'T'HH:mm:ssZ，可选参数
log4j.appender.loghub.timeFormat=yyyy-MM-dd'T'HH:mm:ssZ
#设置时区，默认为 UTC，可选参数（如果希望 time 字段的时区为东八区，可将该值设定为 Asia/Shanghai）
log4j.appender.loghub.timeZone=UTC

示例

log4j.rootLogger=DEBUG,loghubAppender1, loghubAppender2, STDOUT

#loghubAppender1
log4j.appender.loghubAppender1=com.aliyun.openservices.log.log4j.LoghubAppender
#日志服务的project名，必选参数
log4j.appender.loghubAppender1.project=test-proj
#日志服务的logstore名，必选参数
log4j.appender.loghubAppender1.logStore=store1
#日志服务的http地址，必选参数
log4j.appender.loghubAppender1.endpoint=
#用户身份标识，必选参数
log4j.appender.loghubAppender1.accessKeyId=
log4j.appender.loghubAppender1.accessKeySecret=
#设置log字段的格式，必选参数
log4j.appender.loghubAppender1.layout=org.apache.log4j.PatternLayout
log4j.appender.loghubAppender1.layout.ConversionPattern=%-4r [%t] %-5p %c %x - %m%n
#指定日志主题，可选参数
log4j.appender.loghubAppender1.topic = topic1
#指定日志来源，可选参数
log4j.appender.loghubAppender1.source = source1
#设置时间格式，可选参数
log4j.appender.loghubAppender1.timeFormat=yyyy-MM-dd'T'HH:mm:ssZ
#设置时区，可选参数
log4j.appender.loghubAppender1.timeZone=UTC
#输出WARN级别及以上的消息
log4j.appender.loghubAppender1.Threshold=WARN

#loghubAppender2
log4j.appender.loghubAppender2=com.aliyun.openservices.log.log4j.LoghubAppender
#日志服务的project名，必选参数
log4j.appender.loghubAppender2.project=test-proj
#日志服务的logstore名，必选参数
log4j.appender.loghubAppender2.logStore=store2
#日志服务的http地址，必选参数
log4j.appender.loghubAppender2.endpoint=
#用户身份标识，必选参数
log4j.appender.loghubAppender2.accessKeyId=
log4j.appender.loghubAppender2.accessKeySecret=
#设置log字段的格式，必选参数
log4j.appender.loghubAppender2.layout=org.apache.log4j.PatternLayout
log4j.appender.loghubAppender2.layout.ConversionPattern=%-4r [%t] %-5p %c %x - %m%n
#指定日志主题，可选参数
log4j.appender.loghubAppender2.topic = topic2
#指定日志来源，可选参数
log4j.appender.loghubAppender2.source = source2
#设置时间格式，可选参数
log4j.appender.loghubAppender2.timeFormat=yyyy-MM-dd'T'HH:mm:ssZ
#设置时区为东八区，可选参数
log4j.appender.loghubAppender2.timeZone=Asia/Shanghai
#输出INFO级别及以上的消息
log4j.appender.loghubAppender2.Threshold=INFO

#STDOUT
log4j.appender.STDOUT=org.apache.log4j.ConsoleAppender
log4j.appender.STDOUT.layout=org.apache.log4j.PatternLayout
log4j.appender.STDOUT.layout.ConversionPattern=%-4r [%t] %-5p %c %x - %m%n

Kibana 使用

统计指标

POST /sw_metrics-longavg-20220722/_search

{
  "size": 0,
  "aggs": {
    "metric_types": {
      "terms": {
        "field": "metric_table"
      }
    }
  }
}

2022-08-02 16:36 Devops GitLab Token : glpat-9hbRQcEQockDsnM3FNnh

# SkyWalking 使用实战

# Java 应用接入

# 日志接入

# SpringBoot 项目日志接入

# UI 使用

# 概览

# Instance

# 拓扑图

# 通过 Kibana 查看日志

# Kibana 初始化设置

# Kibana 日志搜索

# 预警配置

# 概述

# 独立规则

# 复合规则

# 预警消息发送

# WebHook

# DingTalk Hook

# 可能遇到的问题

# UI

# OAP Server

# 日志分析

# 新的尝试

# 查看日志格式是否匹配

# 日志错误

# 添加错误端点统计

# Log4J Appender

# Kibana 使用
